Оборудование

На этой странице мы демонстрируем оборудование, имеющееся в нашей исследовательской лаборатории "Микрокосмос" и используемое на лабораторных занятиях, при проведении научно-исследовательских работ, на мастер-классах и семинарах.
Сразу отмечу, что подавляющее большинство наших микроскопов - это давно устаревшее оборудование, изготовленное в начале 80-х годов 20 века...Руководитель лаборатории своими руками собирал это оборудование из списанных частей, покупал комплектующие на аукционах, настраивал микроскопы и т.д.
К сожалению, у нас нет финансовой возможности обновить оборудование, так как кроме педагога и  учащихся в этом больше никто не заинтересован...

МИКРОСКОПЫ

Группа 1. Микроскопы-игрушки
Этот микроскоп неизвестного производителя продают в качестве школьного микроскопа. Действительно, штатив от микроскопа школьного уровня, но оптика - от микроскопа-игрушки. Мы используем такие микроскопы на занятиях с обучающимися, на семинарах/мастер-классах с преподавателями для демонстрации микроскопов-игрушек.

Группа 2. Школьные или учебные микроскопы
Микроскоп проходящего света МБУ-4 - биологический учебный микроскоп, дорожный вариант.



Группа 3. Студенческие или рутинные микроскопы
Микроскоп проходящего света Микмед-1 вар.2. в простой комплектации это хороший студенческий микроскоп. Этот микроскоп может быть укомплектован набором для фазового контраста КФ-4 (имеется в нашей лаборатории), конденсорами тёмного поля (имеются в лаборатории) и др., что позволяет этому микроскопу стать рутинным.


Микроскоп проходящего света ЛабоМед2 вар.1. Объективы - ахростигматы.




Группа 4. Рабочие микроскопы.
Стереоскопический микроскоп МБС-10 позволяет наблюдать трёхмерное изображение исследуемых объектов.

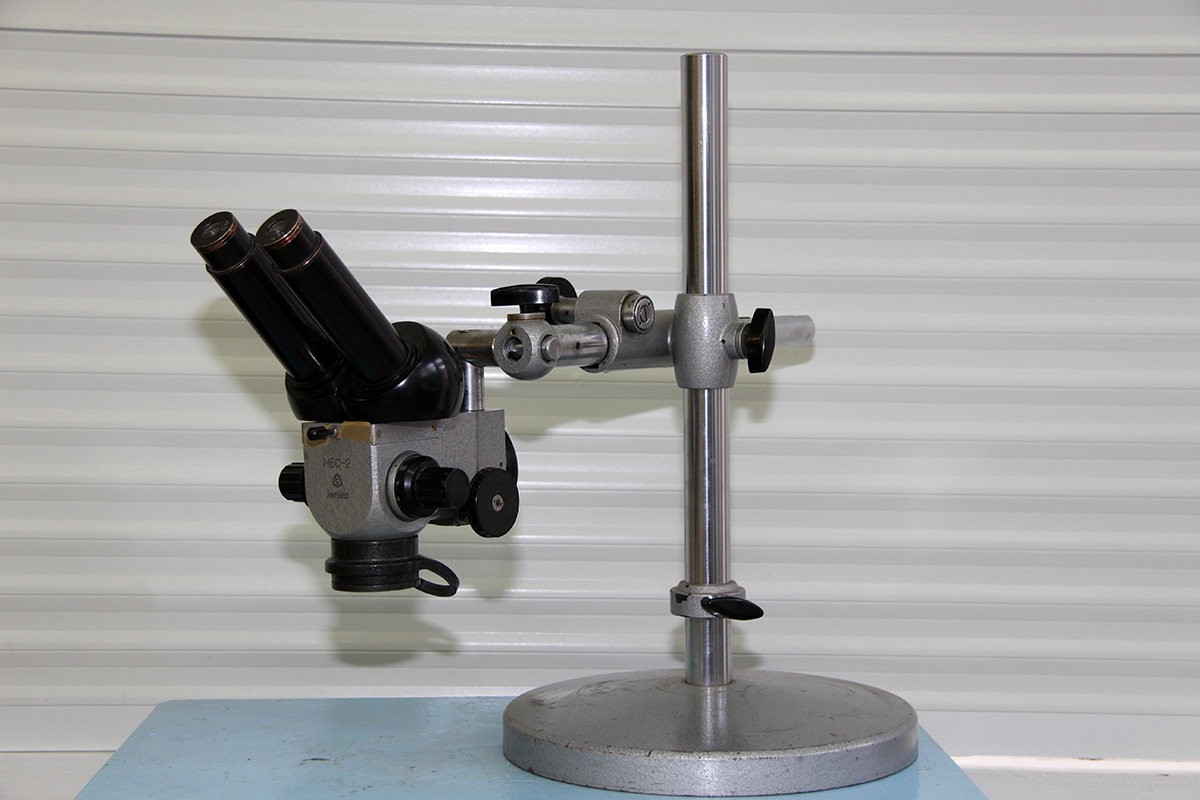

Стереоскопический микроскоп МБС-2 на универсальном штативе.

  Группа 5. Лабораторные микроскопы.
Металлографический микроскоп Axioskop MAT (Carl Zeiss). Это микроскоп отражённого света, предназначенный для технических целей: анализ микроструктур непрозрачных объектов. Этот микроскоп также хорош при использовании падающего света, в этом случае мы используем его для изучения любых мелких объёмных объектов. Микроскоп оборудован микрофотонасадкой и высококлассной оптикой: объективы Epiplan- Neofluar: 2,5x, 5x, 10x, 20x, 50x, 100x.


Микроскоп проходящего света Jenamed (Carl Zeiss Jena). Методы контрастирования: светлое поле, тёмное поле, поляризация, переменный фазовый контраст, косое освещение. Микроскоп имеет фото-видеовыход и микрофотонасадку.


Поляризационно-интерференционный микроскоппроходящего света  Biolar PI (Poland, PZO). Методы контрастирования: светлое поле, поляризация, дифференциально-интереференционный контраст по Pluta. Микроскоп оборудован высококлассными мультииммерсионными объективами Zeiss Plan-Neofluar 16x/0,50 и 40x/0,9.

Группа 6. Исследовательские микроскопы.
Микроскоп проходящего света Jenaval (Carl Zeiss Jena). Реализуемые методы контрастирования: светлое поле, тёмное поле, поляризация, переменный фазовый контраст (для объектива GF-Planachromat PHV 25x/0,50), дифференциально-интерференционный контраст по Номарскому. Оборудован микрофотонасадкой с возможностью документирования фото и видео на камеры Canon EOS.


Микроскоп проходящего света Jenamed  2 (Carl Zeiss Jena) переоборудован из лабораторного в исследовательский. Микроскоп имеет высококлассные объективы с повышенной числовой апертурой: планапохроматы, апохроматы для переменного фазового контраста, объектив 12,5x переменной иммерсии и объектив 50x/1,0 водной иммерсии. Микроскоп оборудован высококлассной микрофотонасадкой апохроматической коррекции.
Реализуемые методы контрастирования: светлое поле, тёмное поле, поляризация, переменный фазовый контраст, метод ДИК по Номарскому (для 40х), освещение по Райнбергу, косое освещение.


МОБИЛЬНАЯ ГРАФИЧЕСКАЯ СТАНЦИЯ





ОБОРУДОВАНИЕ ДЛЯ ИЗГОТОВЛЕНИЯ ПРЕПАРАТОВ

Микротом - инструмент для приготовления тонких срезов исследуемых биологических и не биологических образцов для оптической микроскопии толщиной 1-50 микрометров.

 Ручной цилиндрический микротом.


Салазочный микротом МС-2 с 60-х годов 20 века...

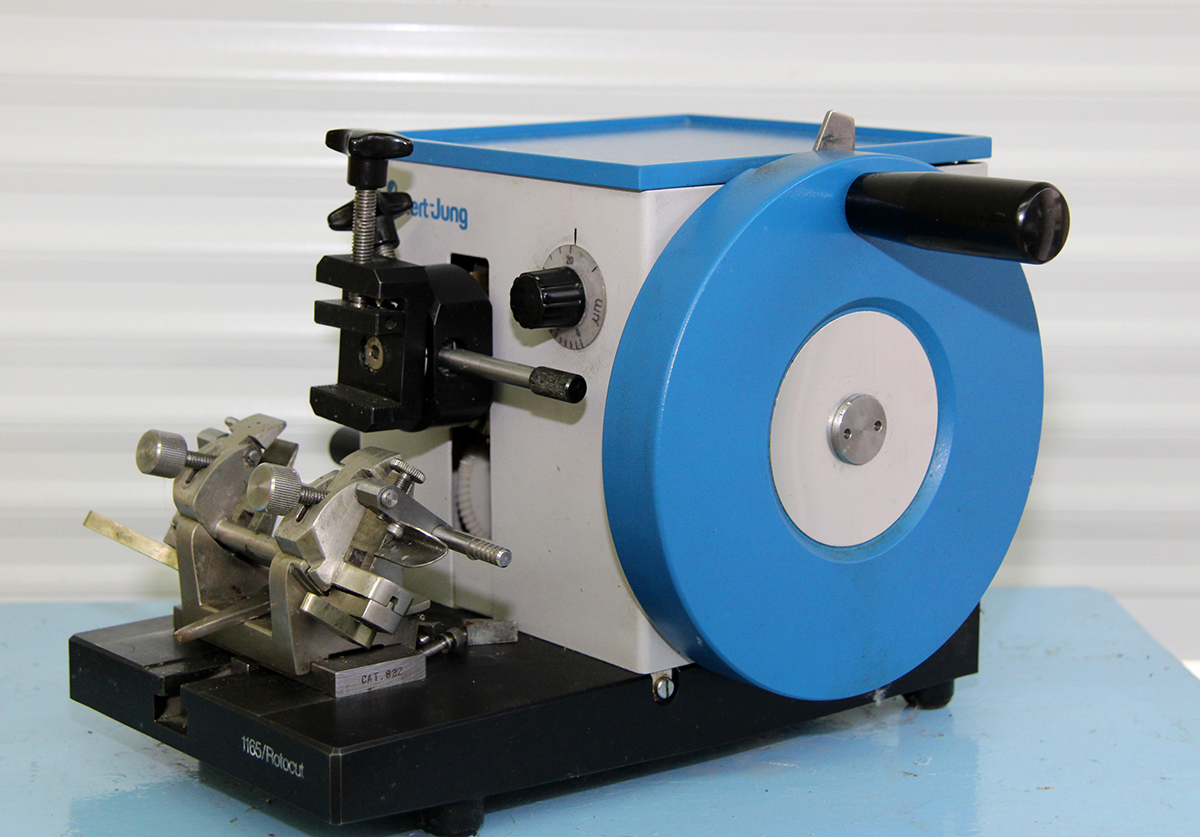

Ротационный микротом Reichert Jung 1165 Rotocut из 80-х годов

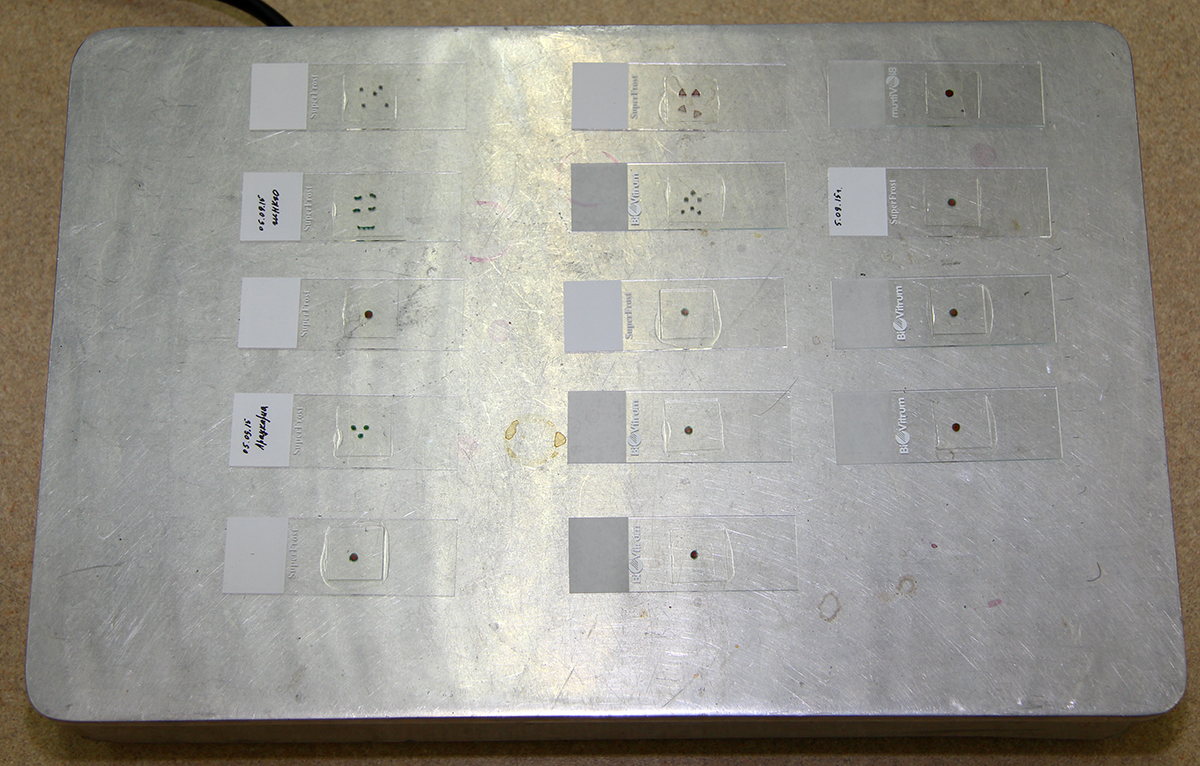

 Нагревательный столик для подсушивания гистологических препаратов на стеклах (с постоянной температурой).

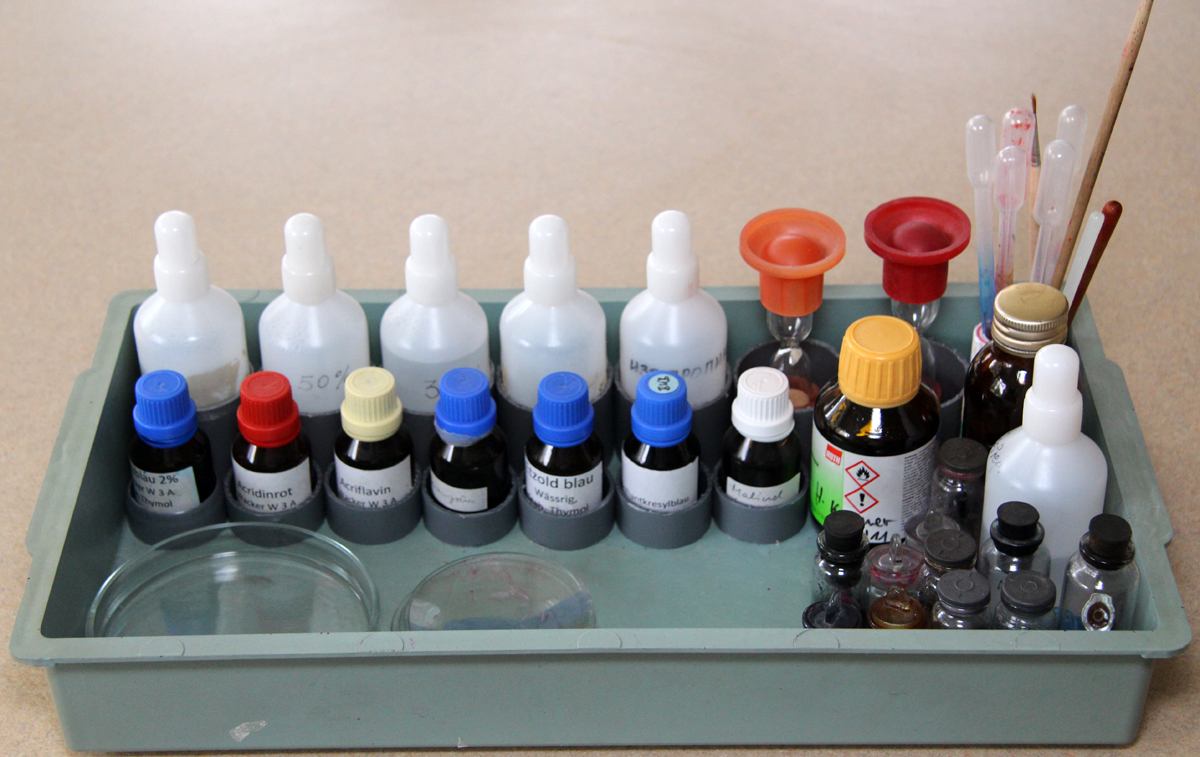

Набор реактивов, красителей, монтирующей среды и др. для изготовления препаратов.


Ультразвуковая ванночка

ОРУДИЯ ЛОВА ПЛАНКТОНА

Планктонная сеть Апштейна

Батометр-бутылка ГР-16 - прибор для взятия проб воды с заданной глубины.
